1. 서 론

최근 콘크리트 구조물의 노후화가 가속화됨에 따라 유지관리의 중요성이 날로 증대되고 있다. 특히, 염화물 침투에 의한 철근 부식은 콘크리트의 균열, 박리, 박락을 야기하여 구조물의 안전성과 내구성을 심각하게 위협하는 주요 원인으로 지목된다. 이에 대응하여 균열보수 및 단면복구 등 다양한 보수 공법이 적용되고 있으나, 보수 후 재손상이 발생하는 사례가 빈번하게 보고되고 있어 보수 효과 및 성능에 대한 의문이 제기되고 있다.

국내 경우 단면복구 공사 후 재손상 발생률이 70~80 %에 달하는 것으로 나타났다(Jeong et al. 2023). 이러한 높은 재열화율의 주된 원인 중 하나는 열화된 콘크리트의 범위를 정확하게 산정하지 못하고 불완전하게 제거하는 데 있다. 육안으로 확인되는 손상 부위만을 제거할 경우, 염화물 등으로 오염되었으나 아직 손상이 발현되지 않은 잠재적 열화 영역이 잔존하게 되며, 이는 보수재료와 모재 경계부에서 새로운 부식 환경을 조성하여 재손상을 가속화시키는 요인이 된다(Jeong et al. 2023).

현재 국내외 기준들은 손상부 경계에서 일정 거리를 추가 제거하도록 권고하고 있으나, 열화부와 건전부를 명확히 구분하는 합리적인 기준이 부족하여 현장 적용에 어려움이 있다. 따라서 구조물의 장수명화를 실현하고 유지관리 비용을 절감하기 위해서는, 현재의 손상 범위뿐만 아니라 잠재적 열화 확산 범위까지 정량적으로 예측하고 이를 기반으로 합리적인 보수 범위를 산정하는 고도화된 모델 개발이 시급하다.

본 연구는 이러한 배경 하에 콘크리트 구조물의 장기공용성 확보를 위한 핵심 요소로서 ‘정확한 열화범위 산정’에 주목한다. 이를 위해 유럽 표준(EN 1504)과 미국 표준(ACI 546R-14) 등 국제적인 보수 설계 지침을 고찰하고, 이들 지침이 강조하는 체계적인 상태 평가 및 원인 규명 절차를 분석한다. 특히, 철근 부식 진단에 유용한 비파괴 검사 기법인 전위 매핑 기술과 그 최신 연구 동향을 살펴봄으로써, 잠재적 열화 영역을 효과적으로 탐지하고 정량화할 수 있는 방안을 모색하고자 한다. 나아가, 현장 실증 데이터 기반의 실용적 접근과 확률론적 모델 기반의 예측적 접근 등 다양한 열화범위 산정 연구 사례를 심층 분석하여, 향후 국내 실정에 적합한 합리적인 열화범위 산정 모델 개발의 이론적 토대를 마련하고자 한다.

2. 콘크리트 구조물 보수 해외 기준

2.1 유럽 표준(EN 1504)

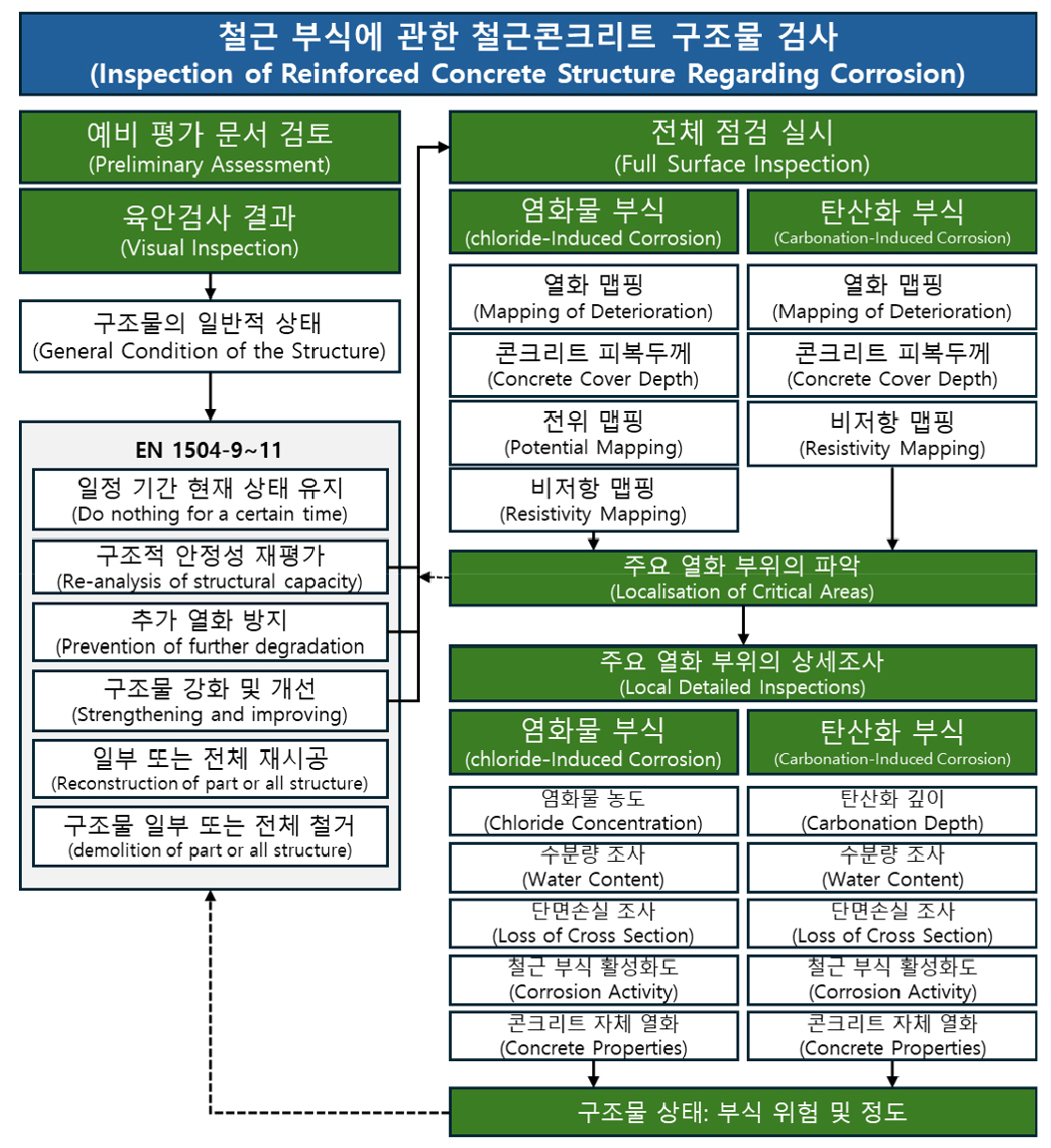

Fig. 1

EN 1504 condition assessment procedure flowchart (BSI 2009)

유럽 표준 EN 1504(Products and systems for the protection and repair of concrete structures)는 콘크리트 구조물의 보호 및 보수에 관한 제반 사항을 체계적으로 정립한 유럽 기준으로, 단일 제품의 성능부터 현장 시공 및 품질관리에 이르는 전 과정을 포괄한다. Fig. 1과 같이 보수 프로젝트를 단계적 절차로 정의한다. 이 프로세스는 손상의 진단부터 전략 수립, 설계, 시공, 그리고 사후 관리에 이르기까지 총체적인 접근 방식을 취하며, 경제적, 기능적 요구사항을 모두 고려하여 최적의 관리 전략 수립을 유도한다.

이 보수 단계의 시작은 1단계 ‘정보 수집(Information)’과 2단계 ‘상태 평가(Assessment)’이다. 이 초기 진단 단계는 구조물의 설계, 시공, 환경 이력 등 모든 관련 정보를 수집하고, 육안 검사, 타음 조사와 같은 기본 탐지를 시작으로, 비파괴 검사(NDT)와 파괴/반파괴 검사를 통해 열화된 범위와 근본적인 원인을 규명하는 과정이다. NDT 기법으로는 내부 공동이나 강도 추정을 위한 초음파 속도 측정(Ultrasonic Pulse Velocity, UPV), 구조물 두께 측정 및 내부 박리 탐지에 유용한 임팩트 에코(Impact-Echo), 그리고 철근 위치 및 피복 두께 확인을 위한 지표투과레이더(Ground Penetrating Radar, GPR) 등이 활용된다(Verma et al. 2013). 최근에는 전기저항 토모그래피(Electrical Resistance Tomography, ERT)는 안정적 토모그래피를 제공하는 기술로 주목받고 있다(Jeon and Yoon 2024; Jeon et al. 2021; Jeon et al. 2022). 또한, 코어 채취를 통한 압축강도 직접 측정, 탄산화 깊이 및 염화물 농도 분석, 모재의 부착 강도를 확인하기 위한 표면 인장 강도 시험(Pull-off Test) 등도 수행된다.

특히 철근 부식이 핵심 원인으로 의심될 경우, ①탄산화 깊이 측정(페놀프탈레인법) , ②염화물 침투 깊이 분석(깊이별 분말 채취 및 적정법), ③전위 매핑(Half-Cell Potential Test)을 통해 부식이 활발한 ‘부식 위험 영역(Critical Areas)’을 정밀하게 탐지하고 공간적으로 식별하는 절차를 강조한다.

진단이 완료되면 3단계 ‘관리 전략(Management Strategy)’ 수립을 통해 즉시 보수, 추가 열화 방지, 모니터링 등 큰 틀의 방향을 결정한다. 이후 4단계 ‘보수 설계(Design)’에서는 EN 1504의 핵심인 11가지 보수 원칙(Principles) (Table 1) 중 평가된 손상 원인에 가장 적합한 원칙을 선정한다. 이는 콘크리트 손상 자체에 대응하는 6가지 원칙(예: P1-침투 방지, P3-콘크리트 복원)과 철근 부식에 대응하는 5가지 원칙(예: P7-부동태 회복, P11-양극 면적 제어)으로 명확히 구분된다. 선정된 원칙을 구현하기 위해, EN 1504는 총 43가지의 구체적인 보수 방법(Methods)(예: Method 3.1-수동 미장, Method 3.2-거푸집 타설)을 제시하며, 설계자는 EN 1504-2에서 7까지의 규정에 따라 요구되는 재료의 성능(구조성능, 체적안정성, 내구성 등)을 현장 지침서에 명시한다.

2.2 미국 표준(ACI 546R-14)

ACI 546R-14 (Guide to Concrete Repair)에서는 보수공사 전반에 대한 포괄적인 ‘지침(Guide)’을 제공하고, ACI 562-19 (Code Requirements for Assessment, Repair and Rehabilitation of Existing Concrete Structures)는 기존 구조물의 평가 및 보수에 대한 법적 구속력을 지닌 ‘코드(Building Code)’로서 기능한다. ACI가 제시하는 보수 방법론(Repair Methodology) 역시 EN 1504와 마찬가지로, 보수 작업은 반드시 체계적인 절차를 따라야 함을 강조한다. 이 절차는 ‘상태 평가(Assessment)’에서 시작하여 ‘대응 계획 수립(Develop response plan)’, ‘문서화(Document preparation)’, 그리고 ‘보수 실행(Repair implementation)’ 및 ‘유지관리(Maintenance)’로 이어진다.

ACI 지침의 첫 단계인 ‘상태 평가(Condition assessment)’는 보수 성공의 필수 전제 조건으로 간주된다. 이 과정은 기존 설계/시공/보수 이력 문서 검토, 육안 검사, 필요시 구조 해석, 부식 활동 평가, 비파괴(NDT) 및 파괴 검사, 그리고 실험실 분석(물리, 화학, 암석학적 분석)을 포함한다. ACI는 평가 시 단순한 ‘증상(Symptom)’이 아닌 ‘근본 원인(Root Cause)’을 규명해야 함을 명확히 한다. 예를 들어, 균열은 증상일 뿐이며 그 원인은 건조수축, 열적 거동, 과하중, 또는 철근 부식 등 다양할 수 있으므로, 정확한 원인 진단이 선행되어야 적절한 보수 프로그램 선정이 가능하다.

‘보수 설계(Design)’ 단계에서 ACI는 ‘재료 호환성(Compatibility of materials)’을 가장 중요한 설계 고려사항 중 하나로 다룬다. 보수 재료가 기존 모재와 다른 강성이나 열팽창계수(Coefficient of thermal expansion)를 가질 경우, 온도 변화에 따른 응력 불일치로 계면 파괴가 발생할 수 있다. 마찬가지로, 보수재의 과도한 건조수축(Drying shrinkage)이나 크리프(Creep)는 강성 저하, 하중 재분배, 변형 증가를 유발하여 보수 부위의 내구성을 심각하게 저해한다. 따라서 ACI 546R-14에서는 재료 선정 시 기계적 물성뿐만 아니라 열적 특성, 수축 특성, 투수성, 탄성계수, 화학적 특성(pH), 그리고 전기적 특성(전기 저항률)까지 종합적으로 검토하여 모재와의 호환성을 확보할 것을 요구한다.

가장 중요한 시공 단계인 ‘콘크리트 제거 및 바탕면 처리(Concrete Removal and Surface Preparation)’에 대해서는 보수 재료나 공법에 상관없이, 보수공사의 장기적인 성공은 ‘콘크리트 제거 및 바탕면 처리’ 단계에서 가장 큰 영향을 받는다고 단언한다. 우선, 열화되거나 손상된 콘크리트는 모두 제거되어야 한다. 열화 범위를 식별하기 위해 해머 타음(Hammer tapping)이나 체인 드래그(Chain drag)가 보편적으로 사용되며, 깊은 박리나 미세균열은 임팩트 에코, GPR, 적외선 열화상 등 NDT 기법을 병행하여 탐지한다.

ACI는 특히 ‘제거 방식이 모재에 미치는 손상’을 심각하게 경고한다. 치핑 해머(Chipping hammer)와 같은 고에너지 충격 장비는 제거 과정에서 잔존하는 건전한 모재 표면에 미세균열(Microcracking) 또는 재료 피해(Bruising)를 유발할 수 있다. 이 손상된 층을 제거하지 않고 보수재료를 타설할 경우, 모재 자체가 약화하여 부착 강도가 현저히 저하되고 결국 보수 실패로 이어진다. 따라서 ACI는 충격식 방법으로 1차 제거를 한 후, 반드시 샌드블라스팅(Sandblasting)이나 고압 워터젯(High-pressure water jetting)과 같은 2차적인 방법으로 이 미세균열층을 제거하여 건전하고 강한 표면을 확보해야 한다고 강조한다.

철근 부식이 확인된 경우, ACI는 철근 주변의 콘크리트를 완전히 제거(Undercutting)하여 철근이 완전히 노출되도록 요구한다. 이는 보수재료가 철근을 완전히 감싸고 배면까지 충전되어 부착력을 확보하고 구조적 일체성을 이루도록 하기 위함이다. 이때 철근과 잔존 모재 사이의 최소 여유 공간은 0.75인치(19mm) 또는 보수재료에 사용될 굵은 골재 최대 치수보다 0.25인치(6mm) 큰 값 중 더 큰 값으로 확보해야 한다.

최종 표면 처리(Surface Preparation)는 보수재료가 요구하는 최적의 표면 거칠기(Surface profile)를 확보하는 과정이다. ACI는 이를 정량화하기 위해 CSP(Concrete Surface Profile) 등급을 참조하도록 안내하며, 이는 보수 재료의 종류(예: 코팅, 오버레이, 보수 재료)에 따라 요구되는 거칠기 등급을 명시하는 기준이 된다. 노출된 모든 철근은 샌드블라스팅 등을 통해 모든 녹, 기름, 기타 오염물질이 제거될 때까지 철저히 세척(Thoroughly cleaned)되어야 한다.

마지막으로, ‘품질 관리(Quality Control and Assurance)’는 이 모든 과정이 제대로 수행되었는지 검증한다. ACI 546R-14은 다양한 QC/QA 방법을 제시하며, 특히 인장 부착강도 시험(Tensile pull-off testing)은 표면 처리가 적절히 완료되었는지 검증하고, 최종적으로 보수재료가 모재와 성공적으로 부착되었는지 정량적으로 평가하는 핵심적인 시험 방법으로 활용된다.

2.2 일본의 시설물 점검 지침

일본 국토교통성(MLIT) 지침에 따르면, 시설물 점검은 근접 육안 검사를 기본으로 하며, 필요에 따라 타음 검사나 비파괴 검사를 추가로 병행하도록 규정한다(Jeong et al. 2018). 특히, 점검의 품질과 정확성을 확보하기 위해 점검자는 교량 관련 지식과 기술을 갖춘 전문 인력이어야 함을 강조하고 있다. 또한, 점검 시 작성되는 결과표는 구조물의 전 생애주기 동안 보존하여 유지관리 활동에 지속적으로 활용해야 하며, 점검이 집중적으로 이루어져야 할 주요 부위는 도면 형태로 명시하여 관리하도록 규정한다.

3. 보수공사를 위한 열화범위 산정

본 장은 ‘열화범위 산정’이라는 공통된 주제에 대해 서로 다른 접근 방식을 취하는 두 개의 연구를 심층적으로 분석한다. 더욱 자세하게는, 현장 실증 데이터를 기반으로 실용적 보수 경계를 제안하는 실증적 접근(Jeong et al. 2023)과 콘크리트 물성의 불확실성과 공간적 분포를 고려하여 열화 면적을 예측하는 확률론적 접근(Li et al. 2004)을 고찰한다. 각 연구의 방법론, 핵심 모델, 그리고 열화 범위에 대한 정의를 비교하고자 한다.

3.1 현장 데이터 기반 보수범위 제안(실증적 접근)

열화범위 산정 모델에 대한 첫 번째 접근 방식은 Jeong et al.(2023)의 연구와 같이 현장 데이터를 실증적으로 비교 분석하여 실용적인 보수 경계를 제안하는 것이다(Jeong et al. 2023). 이 연구는 앞서 언급된 단면복구 공사의 높은 재손상 비율(70~80 %)이라는 실무적 문제에서 출발하며, 재손상의 주원인을 ‘열화부 면처리 불량’ 즉, 열화부의 불완전한 제거로 진단한다. 연구의 목적은 실제 교량 구조물 현장(교각 코핑부, 교각 구체, 교대 전면)에서 육안으로 확인 가능한 3가지 손상 유형(물얼룩, 균열, 들뜸)과 실제 콘크리트의 염화물 함량(KS F 2713)을 비교 분석하여, 재열화를 방지할 수 있는 명확하고 실용적인 콘크리트 제거(보수) 범위를 제안하는 것이다. 연구진은 먼저 국내외 보수범위 기준을 고찰한다. 국내 기준(KEC 2014)은 주로 ‘물얼룩’을 기준으로 ‘손상부 경계 + 30~50 mm’를 제안하는 반면, 미국 기준(ACI 2014)은 ‘손상부(들뜸 또는 균열) 경계 + 152 mm (6 in.)’를 제안한다. 또한 일본 기준(PWRI 2016)은 균열, 들뜸 또는 ‘허용한도 이상의 염화물(> 1.2 kg/m³)’을 포함한 콘크리트를 열화부로 간주하고 제거하도록 규정하고 있음을 확인했다.

연구에서는 물얼룩이 있는 표면의 염화물 함량이 없는 표면에 비해 5.6배에서 10.4배까지 현저히 높게 나타났다. 이는 물얼룩이 도로구조물의 제설 염수에 의해 형성되었으며 염화물 침투의 강력한 지표임을 시사한다. 그러나 물얼룩의 범위는 실제 구조적 손상(들뜸, 균열)의 범위와 일치하지 않고 훨씬 불규칙하고 넓게 분포하는 경향을 보였다. 따라서 ‘물얼룩 경계+50 mm’ 기준을 적용할 경우, 염화물 함량이 임계치 이하인 건전부까지 과도하게 제거하는 문제가 발생하며 (들뜸/균열 기준 대비 19~30 % 추가 제거), 이는 단면 복구의 부착 성능 및 경제성 측면에서 불리하다고 지적했다. 반면, 들뜸이나 균열이 발생한 부위의 철근 위치에서는 염화물 함량이 대부분 임계치(1.2 kg/m³)를 초과하였다. 이는 들뜸과 균열이 염화물에 의한 철근 부식의 직접적인 결과임을 강력히 시사한다. 특히 주목할 점은 일부 사례에서 들뜸 경계뿐만 아니라, 육안상으로는 건전부로 분류된 곳에서도 철근부 염화물이 임계치를 초과(1.35 kg/m³)하는 ‘잠재적 열화 영역’이 발견되었다는 것이다. 이 발견은 육안 손상만을 기준으로 보수 범위를 산정할 경우, 잠재적 부식 영역을 남겨두어 재열화의 원인을 제공할 수 있음을 실증적으로 보여준다. 이러한 분석을 바탕으로, 연구진은 (1) 열화부의 완전한 제거(잠재적 열화부 포함)와 (2) 건전부 제거 최소화라는 두 가지 목적을 달성하기 위해, ‘물얼룩’ 기준을 배제하고 다음과 같은 실용적인 보수범위 기준을 제안하였다.

제안된 기준은 ‘들뜸 경계+150 mm, 균열+150 mm 중 큰 값을 선택하여 열화된 콘크리트 열화 보수범위로 정한다’이다. 이 연구는 현장 실무자가 육안으로 식별 가능한 ‘들뜸’과 ‘균열’을 기반으로, 염화물 농도라는 물리적 근거에 기반한 정량적 보수 범위(150 mm)를 제안했다는 점에서 매우 실용적이다. 이는 열화범위를 ‘현재 시점의 물리적 제거 경계’로 명확히 정의한 것이다.

3.2. 공간적 변동성을 고려한 열화 면적 예측(확률론적 접근)

두 번째 접근 방식은 Li et al.(2004)의 연구와 같이 콘크리트 물성의 불확실성과 공간적 변동성을 고려하여 시간 경과에 따른 ‘열화 면적’을 예측하는 확률론적 접근이다. 이 연구는 Jeong et al.(2023)의 정적인(static) 접근과 달리, 시간 경과에 따른 열화 과정을 동적으로 예측하는 접근을 취한다. 기존의 신뢰성 해석은 구조물 전체를 단일 요소로 보고 평균적인 물성치를 적용하여 ‘파괴 확률’만을 계산하는 한계가 있었다.

그러나 실제 콘크리트 열화(녹 얼룩, 균열, 박리)는 구조물 전체 표면에 균일하게 발생하지 않고 국부적으로 발생한다. 이는 콘크리트 피복 두께, 물성, 환경 조건 등이 위치에 따라 다르기 때문이며, 이를 ‘공간적 변동성(Spatial Variability)’이라 한다. 이 개념은 구조물 전체를 평균값으로 대표하는 것이 비현실적이며, 이러한 단순화가 유지보수 결정에 오류를 초래할 수 있음을 지적한다. 따라서 이 연구의 목적은 이러한 공간적 변동성을 확률론적 신뢰성 해석에 도입하여, 구조물 전체의 단일 파괴 확률이 아닌 ‘시간 경과에 따른 열화 면적의 비율(proportion or percentage of the surface area)’을 예측하는 고도화된 접근 방식을 제안하는 것이다.

본 연구는 6단계의 확률론적 해석 절차를 따르는데, 이는 (a) 파괴 모드(부식 개시, 균열, 박리 등) 정의, (b) 변수 정량화(확정 값, 확률변수, 또는 랜덤 필드), (c) 구조물 이산화, (d) 몬테카를로 시뮬레이션(MCS)을 이용한 시간대별 파괴 요소 개수(면적) 계산, (e) 서비스 수명 평가, (f) 보수 전략 최적화로 구성된다. 이 연구의 핵심 모델이자 본 연구(사용자 연구)에서 주목하는 것은 변수의 공간적 변동성을 정량화하는 상관 함수(Correlation Function)이다.

여기서, ρ₀는 공통 상관성 파라미터(연구에서 0으로 가정), d는 상관 거리(Fluctuation Scale)를 의미한다.

이 랜덤 필드 모델은 (1) 표면 염화물 농도, (2) 평균 부식 속도, (3) 습윤 기간이라는 3개의 주요 변수에 적용되었다. 열화 과정은 부식 개시 기간(Initiation)과 부식 전파 기간(Propagation)으로 구분하여 모델링되었다. 부식 개시 기간은 Fick의 제2법칙에 기반한 염화물 침투 모델을 사용하며, 부식 전파 기간은 부식 개시 후 균열 폭의 증가에 따라 5개의 손상 등급(Damage Category 0~5)으로 정의되었다. 제안된 접근법은 네덜란드의 ‘Wilpsedijk’ 교량(1970년 건설)에 적용되었으며, 이 교량은 2002년 검사 시 108개의 빔-헤드 중 15개에서 손상이 발견되었다. 해석을 위해 54개의 빔-헤드를 54개의 유한요소로 이산화하였다. 이 모델의 핵심 결과물은 시간 경과에 따른 손상 등급별 ‘열화 면적(비율)’ 또는 ‘손상된 빔-헤드의 개수’이다.

평균 예측 결과에 따르면, 검사 시점을 기준으로 모델은 평균 15개의 빔-헤드에서 부식 개시(손상등급 0)가 발생했으며, 이 중 7개는 손상등급 1(균열) 이상, 4개는 손상등급 2(박리) 이상, 1개는 손상등급 5(심각)에 도달했다고 예측했다. 예측된 총 가시적 손상 개수(손상등급 1~5 = 7개)가 실제 검사 평균값(7.5개)과 매우 근사하여 모델의 총량 예측 정확성이 검증되었다. 또한 ‘손상등급 5 손상이 10 %(약 5개)를 초과하면 수명 종료’라는 기준 하에, 이 교량의 수명은 2015년에 만료될 것으로 예측되었다.

나아가, 예측된 열화 범위를 기반으로 8가지 보수 시나리오(Table 2)에 대한 비용-편익 분석을 수행하였다.

시나리오 a1부터 d2는 보수 대상 범위를 정하는 두 가지 전략(Strategy 1, 2)과 보수 시작 시점을 정하는 두 가지 사례(Case I, II), 그리고 보수 횟수(1회, 2회)를 조합하여 정의한 것이다. 우선 전략 1은 손상된 빔 헤드(beam-heads)만을 보수 대상으로 하지만, 전략 2는 손상된 빔 헤드뿐만 아니라 그 이웃 빔 헤드까지 포함하여 보수하는 방식이다. 보수 시점과 관련하여 사례 I(Case I)은 매년 검사를 수행해 시각적 손상(Category 5) 영역이 10 %를 초과하면 즉시 보수하는 가상의 ‘적기 보수(in-time repair)’를 의미하고, 사례 II(Case II)는 1년이 지나 보수하는 지연된 보수(delayed repair)를 의미한다. 이러한 기준에 따라 시나리오 a1과 a2는 전략 1을 기반으로 한 적기 보수(사례 I) 시나리오로서 각각 1회와 2회의 보수를 수행하는 것을 나타낸다. 시나리오 b1과 b2는 전략 1을 기반으로 하되 1년 후 보수하는 지연된 보수(사례 II) 시나리오이며, 이 역시 각각 1회와 2회의 보수를 의미한다. 동일한 방식으로 시나리오 c1과 c2는 이웃 부위까지 보수하는 전략 2를 따르는 적기 보수(사례 I) 시나리오(각각 1회, 2회 보수)이고, 시나리오 d1과 d2는 전략 2를 따르면서 지연된 보수(사례 II)를 수행하는 시나리오(각각 1회, 2회 보수)이다.

보수 효과를 평가하기 위해 ‘성능 지표(Performance indicator, I)’를 I = A1/A2로 정의하였다. A1은 보수 시점 이전의 초기 손상과 보수 이후 다시 발생하는 손상을 모두 포함한 전체 기간 구조물의 누적 손상 면적, A2는 보수를 하지 않았을 때의 누적 손상 면적을 의미한다. 따라서, Fig. 2(a)에서 ‘I’ 값이 낮을수록 보수 효과가 우수하다. 마지막으로, Fig. 2(b)는 각 시나리오의 ‘총 보수 비용(Total repair costs)’을 비교한다.

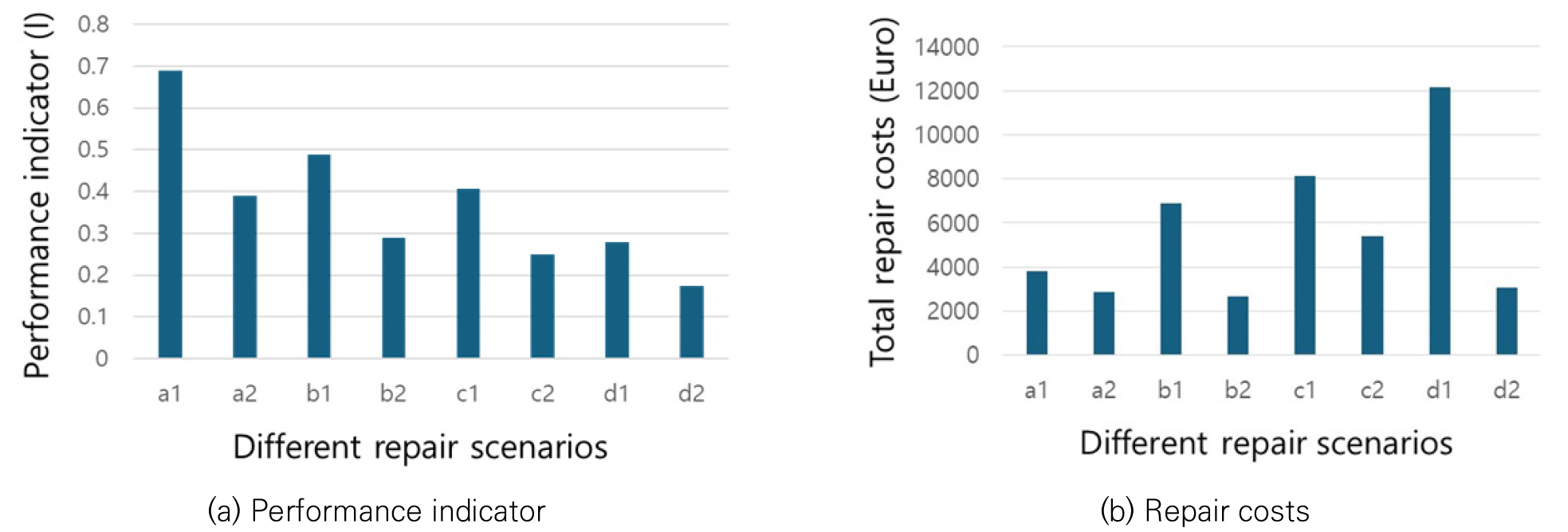

Fig. 2

Results of different repair scenarios (Li et al. 2004)

총 8가지 시나리오를 비교한 결과, 60년의 목표 수명을 만족시키는 전략 중에서 ‘지연된 1회 보수(Delayed repair 1 time, 시나리오 b1)’가 총 비용 6,873 유로로 가장 경제적인 것으로 분석되었다. 이는 1년 보수를 미루었다가 손상된 부위만 1회 보수하는 전략이다. 연구의 결과에서 b2가 b1보다 성능 지표(I)가 더 우수하고(낮은 I값), Fig. 2(b)에 표시된 단일 비용은 더 적어 보일 수 있으나, 총 보수 비용과 현실적인 목표 달성 여부를 고려했을 때 b1이 최적의 전략으로 도출되었다. 이 연구는 ‘열화범위’를 ‘구조물 표면의 확률론적 손상 면적 비율’로 정의하고, 이를 공간적 변동성을 고려하였다는 점에서 큰 의미가 있다. 이는 특정 시점의 물리적 제거 범위가 아닌, 시간과 공간에 따른 열화 확산을 예측하여 실질적인 유지보수 의사결정(보수 시기, 범위, 비용 최적화)을 지원하는 방법론이다.

4. 결 론

본 연구에서는 콘크리트 구조물의 장기공용성 확보를 위해 국제적인 보수 설계 지침과 열화범위 산정 관련 최신 연구 동향을 심층적으로 고찰하였다. 유럽 표준(EN 1504)과 미국 표준(ACI 546R-14)은 모두 체계적인 상태 평가를 통해 열화의 근본 원인과 범위를 정확하게 규명하는 것을 성공적인 보수의 필수 전제 조건으로 강조하고 있다. 특히, 육안 검사만으로는 식별이 어려운 잠재적 열화 영역을 탐지하기 위해 전위 매핑 등 다양한 비파괴 검사 기법의 활용을 적극 권장하고 있음을 확인하였다.

열화범위 산정에 관한 기존 연구들은 현장 데이터 기반의 실증적 접근과 확률론적 모델 기반의 예측적 접근을 통해 합리적인 보수 범위 설정 방안을 제시하고 있다. 실증적 연구는 물얼룩보다는 들뜸이나 균열과 같은 물리적 손상 지표가 염화물 침투 범위와 더 높은 상관관계를 보임을 입증하고, 이를 바탕으로 구체적인 추가 제거 거리를 제안하여 현장 적용성을 높였다. 한편, 확률론적 연구는 콘크리트 물성의 공간적 변동성을 고려하여 시간 경과에 따른 열화 면적 확산을 예측함으로써, 단순한 손상 부위 보수를 넘어 예방적 차원의 보수 전략 수립을 가능하게 하는 이론적 틀을 제공하였다. 특히, 비용-편익 분석을 통해 손상 부위뿐만 아니라 인접 부위까지 포함하는 지연 보수 전략이 장기적인 관점에서 가장 경제적이고 효과적인 대안이 될 수 있음을 시사하였다.

본 연구의 고찰 결과, 콘크리트 보수 공사의 장기공용성을 확보하기 위해서는 다음과 같은 사항들이 중요하게 고려되어야 한다. 첫째, 열화의 근본 원인인 염화물 오염 콘크리트 등을 완전히 제거하여 잠재적인 재손상 요인을 차단해야 한다. 둘째, 보수재료와 모재의 견고한 일체화를 위해 표면 처리에 주의를 기울여야 한다. 국제 기준들은 표면 거칠기 확보, 열부 제거 상태 관리, 그리고 필요한 경우 표면 인장 강도 시험 등을 통해 표면 품질을 엄격하게 관리할 것을 요구하고 있다. 셋째, 단기적인 보수 비용 절감보다는 장기적인 관점에서 구조물의 생애주기비용을 최소화할 수 있는 최적의 보수 시기 및 범위를 결정하는 전략적 접근이 필요하다.

결론적으로, 본 연구에서 고찰한 국제 기준 및 선진 연구 사례들은 국내 콘크리트 보수 공사의 기술 수준을 한 단계 도약시키기 위한 중요한 시사점을 제공한다. 향후 이러한 이론적 배경을 바탕으로 국내 실정에 맞는 구체적인 열화범위 산정 기준 및 품질 관리 방안이 마련되어야 할 것이다.
